Các quy trình uốn cong kim loại bằng kỹ thuật phanh chính xác

Việc tạo ra các sản phẩm uốn kim loại tấm chính xác phụ thuộc vào việc hiểu ba yếu tố chính: đạt được độ chính xác uốn kim loại tấm vượt trội, làm chủ quy trình uốn kim loại tấm và khả năng sử dụng các bộ truyền động uốn kim loại tấm hiện đại.

Trước khi đi sâu vào chi tiết về chế tạo kim loại tấm, điều quan trọng là phải hiểu một sự thật cơ bản: tất cả các bộ phận kim loại tấm đều bắt đầu ở dạng phẳng. Bất kể hình dạng phức tạp cuối cùng của chúng, độ dày thành của các bộ phận này phải đồng đều. Ví dụ, khi thiết kế một loạt các kệ để chứa thiết bị máy tính, mặc dù có thể mong muốn làm dày đáy để tăng thêm độ bền, nhưng điều này không khả thi trong thế giới kim loại tấm. Trừ khi hai miếng vật liệu được hàn lại với nhau (điều này có thể nhưng làm tăng thêm chi phí), độ dày của vật liệu phải nhất quán trong suốt.

Hơn nữa, có sẵn nhiều loại kim loại, bao gồm thép không gỉ, nhôm, thép cán nguội, thép mạ kẽm và thậm chí cả đồng và đồng thau, với độ dày từ 0,02 inch đến 0,25 inch (tùy thuộc vào hợp kim).

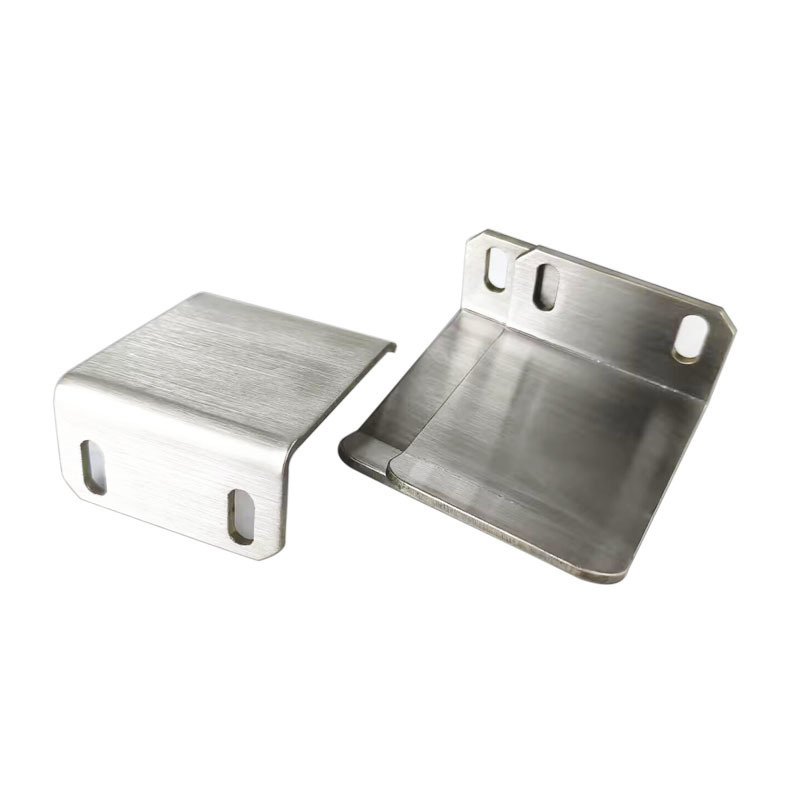

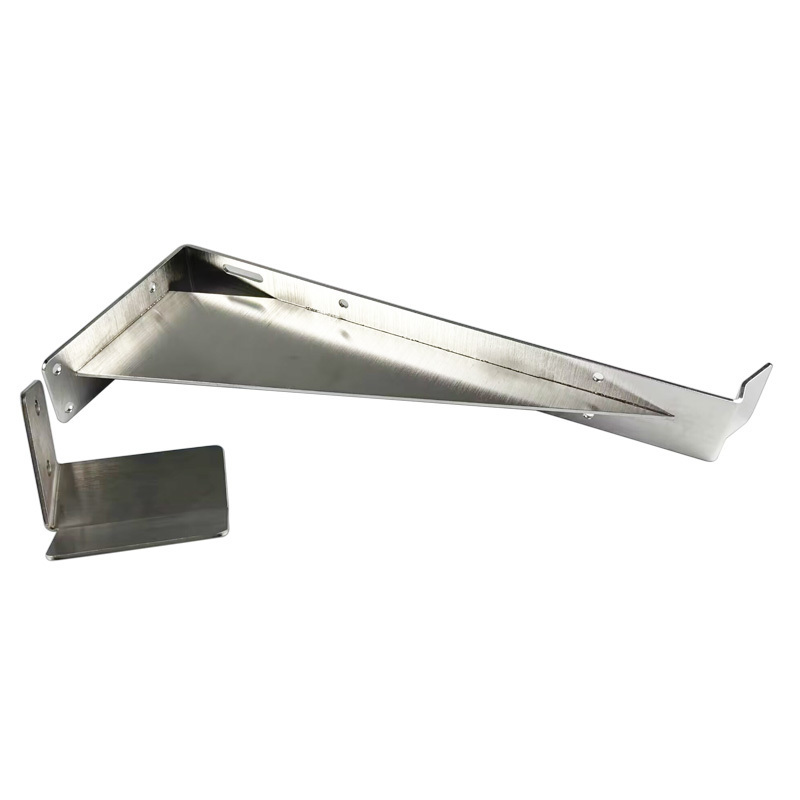

Một trong những yếu tố quan trọng nhất để duy trì tính nhất quán là bán kính uốn. Quan sát bất kỳ giá đỡ hoặc thành phần kim loại uốn nào và lưu ý bán kính góc bên trong—điều này được thiết lập bởi đục và khuôn trên máy ép. Hongsinn có thể đạt được bán kính uốn lên đến 1 inch, nhưng dụng cụ tiêu chuẩn thường tạo ra một góc bên trong là 0,030 inch, vì vậy chúng tôi khuyên bạn nên tuân thủ chi phí tối thiểu này.

Kích thước của góc bên ngoài bị ảnh hưởng lớn bởi độ dày vật liệu và bán kính uốn bên trong. Hơn nữa, phải xem xét khả năng chống uốn của kim loại. Để ngăn ngừa các vết nứt và đảm bảo dung sai uốn trong vòng +/- 1 độ, Hongsinn đặt các đường giảm uốn ở các vị trí chiến lược. Ví dụ, trong các thiết kế hình hộp, các góc được dập nổi nhẹ để đảm bảo sự ăn khớp thích hợp của mặt bích.

Trong trường hợp này, tổng độ giảm uốn sẽ không vượt quá bán kính uốn cộng với độ dày vật liệu và sẽ không vượt quá 0,030 inch. Thiết kế và xử lý này đảm bảo độ bền và chức năng tổng thể của thành phần kim loại tấm.

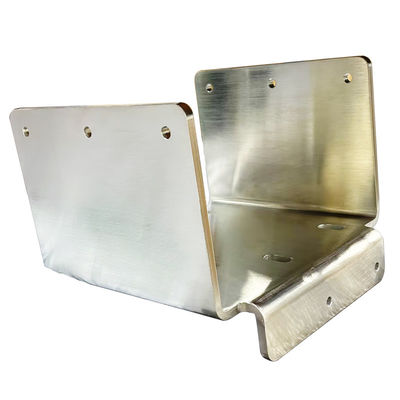

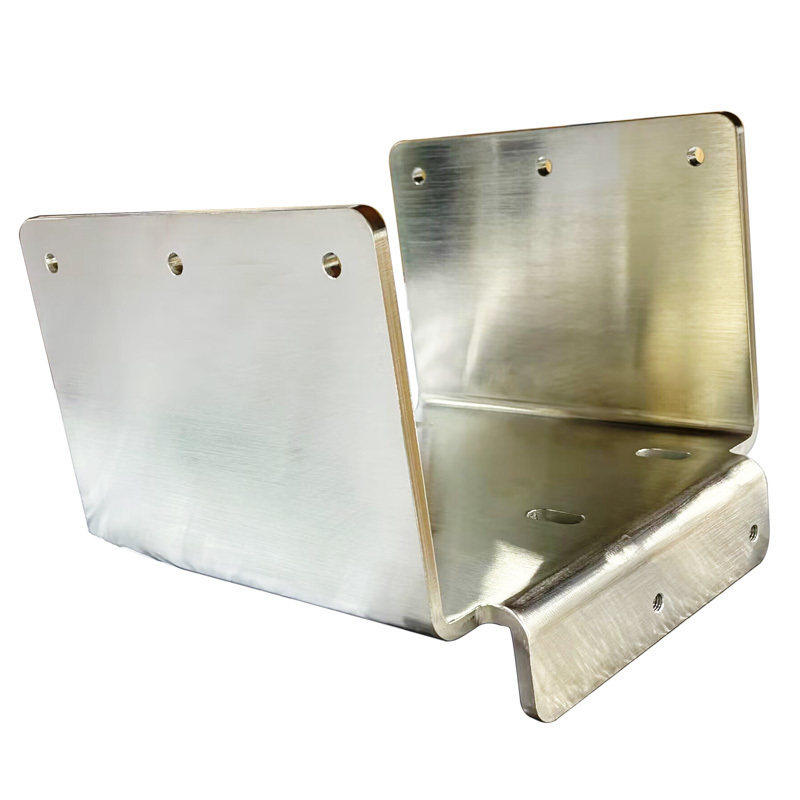

Độ lệch đề cập đến một đường uốn hình chữ Z, thường được sử dụng trong giá đỡ và kẹp, chẳng hạn như những đường cố định các tấm kính cửa sổ. Như với các đường uốn khác, bạn nên duy trì bán kính nhất quán trên tất cả các đường uốn, với bán kính ưa thích là 0,030 inch.

Mặt phẳng song song: Khoảng cách giữa các mặt phẳng song song phải ít nhất gấp đôi độ dày vật liệu để đảm bảo độ ổn định cấu trúc.
Dung sai: Hongsinn có thể duy trì dung sai là +/- 0,012 inch để đảm bảo sự phù hợp chính xác giữa hai tính năng này.

Uốn một mặt bích hoàn toàn sẽ tạo ra một đường viền. Đường viền này được thiết kế để gia cố cạnh của một bộ phận.

Đường viền này có hình chữ U hoặc C và được sử dụng để cố định lá. Đường kính bên trong của đường viền mở phải bằng hoặc lớn hơn độ dày của vật liệu.

Đường viền kín về cơ bản là phẳng và gập hoàn toàn trên vật liệu.
Trong mọi trường hợp, "chiều dài trở lại" phải ít nhất gấp bốn lần độ dày vật liệu để đảm bảo độ bền và ổn định cấu trúc.
